电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

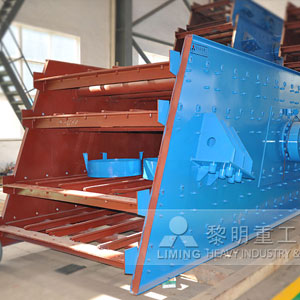

主要由偏心式激振器、筛箱、电动机、底座及支承装置。
1、振动筛结构新颖,技术参数很好,处理能力大,筛分效率高。
2、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,使用维修方便。
3、圆振动筛采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔。
4、圆振动筛采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。
广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
型 号
|
筛面尺寸
(mm)
|
筛面
层数
|
筛孔尺寸
(mm)
|
更大进料边长
(mm)
|
处理能力(t/h)
|
功 率
(kw)
|
振动频率(r/min)
|
双振幅(mm)
|
2YZS-1548
|
4800×1500
|
2
|
3-100
|
400
|
30-275
|
15
|
870
|
5-9
|
3YZS-1548
|
4800×1500
|
3
|
3-100
|
400
|
30-275
|
15
|
870
|
5-9
|
2YZS-1848
|
4800×1800
|
2
|
3-100
|
400
|
56-330
|
18.5
|
870
|
5-9
|
3YZS-1848
|
4800×1800
|
3
|
3-100
|
400
|
56-330
|
18.5
|
870
|
5-9
|
2YZS-1860
|
6000×1800
|
2
|
3-100
|
400
|
65-586
|
22
|
870
|
5-9
|
3YZS-1860
|
6000×1800
|
3
|
3-100
|
400
|
65-586
|
22-30
|
870
|
5-9
|
2YZS-2160
|
6000×2100
|
2
|
3-100
|
400
|
81-720
|
37
|
730
|
5-9
|
3YZS-2160
|
6000×2100
|
3
|
3-100
|
400
|
81-720
|
30-37
|
730
|
5-9
|
2YZS-2460
|
6000×2400
|
2
|
3-150
|
400
|
100-810
|
37
|
770
|
5-9
|
注:黎明重工保留更改产品设计与规格的权利,届时恕不另行通知。
