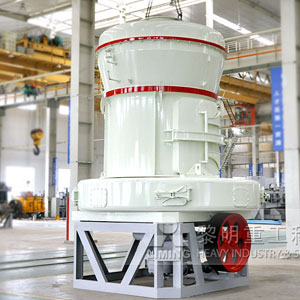

通过锥齿轮整体传动装置带动中心轴转动,轴的上端联结着磨辊吊架,架上装有磨辊装置并形成摆动支点。磨辊装置不仅围绕中心轴回转,还围绕着磨环公转,磨辊本身因摩擦作用而自转。磨辊吊架下装有铲刀,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料抛起喂入磨辊磨环之间,形成垫料层,该料层受磨辊旋转产生向外的离心力(即挤压力)将物料碾碎,由此而达到制粉目的。
欧式梯形磨粉机整套设备主要由主机、选粉机、风机、颚破、畚斗提升机、电磁振动给料机、储料仓、布袋除尘器、管道装置、旋风集粉器、电控柜、电机等组成。
1、锥齿轮整体传动:传统磨机需另有减速机、通过联轴节传动主轴,安装时对中难度大,易产生噪音,降低效率,MTW系列欧式梯形磨为锥齿轮整体传动,结构更加紧凑,安装调节更方便快捷,效率大大增加。
2、内部稀油润滑系统:传统磨机润滑形式为脂润滑,润滑阻力大、温升高、轴承寿命短,MTW系列欧式梯形磨采用内部油泵,无需另外增加油泵或润滑站,就可以实现主轴轴承和圆锥齿轮轴轴承的润滑。
3、弧形风道:传统磨机中的磨粉机风道,均为直板型风道。这种结构存在着气流冲击风道板产生阻力,气流分子间相互碰撞的能量损失大,易产生涡流导致风道堵塞等缺点,MTW系列欧式梯形磨所采用风道为曲面型风道,切向气流进口顺滑,阻力小,内部出口方向有利于物料的分散,不容易堵料。
4、曲面可换刀刃铲刀:传统磨机铲刀刀刃磨损较快,铲刀为整体铲刀,刃部磨损后,需要整体更换铲刀,浪费材料,增加停机更换时间。MTW系列欧式梯形磨铲刀,刃部采用高耐磨合金材料,使用寿命长,更换时只需更换刀刃部分,提高了材料利用率。另外传统的平面型铲刀,物料铲起后堆积在一个层面上,使磨辊磨环中部磨损严重,曲面型铲刀可将物料导向立面,使磨辊磨环上、中、下部都能粉磨,使其均匀磨损,同时也增大了有效工作面积,从而增加了产量。
5、隔离式旋风集粉器:内筒与混合气粉流之间采用隔离结构,能够有效的提高选粉效率和选粉精度。
6、无阻力进风蜗壳(小观察门无涡流):传统磨机的进风蜗壳观察门内部门板内面向外凸出,与进风蜗壳内面不在一个平面上,这样就易产生涡流效应,增加系统能耗。MTW系列欧式梯形磨采用内部门板内面与进风蜗壳内面在同一曲面上,这样就能有效的避免涡流效应。
7、精美外观:欧版磨机不仅内部采用了诸多很好结构,而且外观也采用优美的弧形结构设计,使整台机器显得更加秀外慧中。
主要适用于冶金、建材、化工、矿山等矿产品物料的粉磨加工,可粉磨石英、长石、 方解石、滑石、重晶石、莹石、稀土、大理石、陶瓷、铝矾土、锰矿、铁矿、铜矿、磷矿石、氧化铁红、锆英砂、矿渣、水渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、化肥、复合肥、粉煤灰、烟煤、焦煤、褐煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦炭、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石流纹岩、辉绿岩、叶腊岩、叶岩、紫砂岩、迭岩石、玄武岩、石膏、石墨、炭化硅、保温材料等莫氏硬度在9级以下,湿度在6%以下的各种非易燃非易爆矿产物料的加工。
参数一:
型 号
|
MTW-110
|
MTW-138
|
MTW-175
|
磨辊数量(个)
|
4
|
4
|
6
|
磨环内径(mm)
|
1100
|
1380
|
1750
|
主机转速(r/min)
|
120
|
96
|
75
|
进料更大尺寸(mm)
|
<30
|
<35
|
<40
|
成品粒度(mm)
|
1.6-0.045
更细可达0.038
|
1.6-0.045
更细可达0.038
|
1.6-0.045
更细可达0.038
|
产量(t/h)
|
3.5-10
|
6.5-15
|
11-25
|
外形尺寸(mm)
|
8910×6950×9010
|
9860×8340×10227
|
13500×11500×9500
|
总重(t)
|
18
|
28.5
|
46
|
名 称>
|
项 目
|
规格技术参数
|
|||
MTW110
|
MTW138
|
MTW175
|
|||
主机电动机
|
型号
|
Y280M-6
|
Y315M1-6
|
Y355M1-6
|
|
功率(kw)
|
55
|
90
|
160
|
||
转速(r/min)
|
980
|
990
|
990
|
||
选粉机调速电动机
|
型号
|
YCT200-4A(YCT200-4B)
|
YCT200-4B(YCT225-4A)
|
YCT225-4A(YCT225-4B)
|
|
功率(kw)
|
5.5(7.5)
|
7.5(11)
|
11(15)
|
||
转速(r/min)
|
125-1250
|
125-1250
|
125-1250
|
||
离心引风机电动机
|
型号
|
Y250M-4
|
Y280M-4
|
Y315L1-4
|
|
功率(kw)
|
55
|
90
|
160
|
||
转速(r/min)
|
1480
|
1480
|
1490
|
||
辅机部分
|
提斗
|
提斗型号
|
TH250
|
TH250
|
TH315
|
电机型号
|
Y100L2-4
|
Y100L2-4
|
Y112M-4
|
||
电机功率(kw)
|
3
|
3
|
4
|
||
电机转速(r/min)
|
1420
|
1420
|
1420
|
||
颚破
|
颚破型号
|
250×400
|
250×400
|
250×750
|
|
电机型号
|
Y180L-6
|
Y180L-6
|
Y220L2-6
|
||
电机功率(kw)
|
15
|
15
|
22
|
||
电机转速(r/min)
|
970
|
970
|
970
|
||
给料机
|
电机型号
|
GZ2F
|
GZ3F
|
GZ4F
|
|
电机功率(w)
|
150
|
200
|
450
|
注:黎明重工保留更改产品设计与规格的权利,届时恕不另行通知。
