主机通过减速机带动中心轴转动,轴的上端联结着梅花架,架上装有磨辊装置并形成摆动支点。磨辊装置不仅围绕中心轴回转,还围绕磨环公转,磨辊本身因摩擦作用而自转。梅花架下装有铲刀系统,其位置处于磨辊下端,铲刀与磨辊同转过程中把物料抛起喂入磨辊磨环之间,形成垫料层,该料层受磨辊旋转产生向外的离心力(即挤压力)将物料碾碎,由此而达到制粉目的。

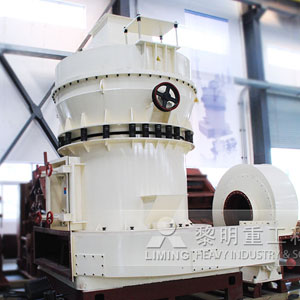

TGM系列超压梯形磨粉机整套设备由主机、高密度选粉机、连接管道、高效节能离心引风机、方箱布袋除尘器、破碎机、畚斗提升机、储料斗、电磁振动给料机、电控柜等组成。
1、采用梯形装置,延缓物料下落速度,增加研磨时间,产量大幅提高。
2、采用新型减震连接,降低噪音,避免共振,延长寿命。
3、采用新型增压装置,细度调节方便快捷。
4、采用高效节能风机技术,时产40吨以上。
5、采用自动连续出料,完全达到环保要求。
超压梯形磨粉机主要适用于冶金、建材、化工、矿山、高速公路建设、水利水电、耐火材料、钢铁等行业矿产品物料的粉磨加工,可加工石英、长石、方解石、滑石、重晶石、萤石、稀土、大理石、陶瓷、铝矾土、铁矿、铜矿、氧化铁红、锆英砂、矿渣、水泥熟料、活性炭、白云石、花岗岩、石榴子石、氧化铁黄、化肥、复合肥、粉煤灰、煤、菱美砂、氧化铬绿、金矿、红泥、粘土、高岭土、焦碳、煤矸石、瓷土、蓝晶石、氟石、膨润土、麦饭石、页岩、玄武岩、石膏、石墨、碳化硅、保温材料等莫氏硬度在9.3级以下,湿度在6%以下的各种非易燃易爆矿产物料。
名 称
|
TGM-190
|
TGM-160
|
TGM-130
|
TGM-100
|
|
更大进料边长(mm)
|
40
|
35
|
30
|
25
|
|
成品粒度(mm)
|
1.6-0.045
更细可达0.038
|
1.6-0.045
更细可达0.038
|
1.6-0.045
更细可达0.038
|
1.6-0.045
更细可达0.038
|
|
主机转速(r/min)
|
66
|
82
|
103
|
130
|
|
磨辊
|
数量(个)
|
6
|
6
|
5
|
4
|
大径(mm)
|
540
|
440
|
410
|
320
|
|
高度(mm)
|
280
|
270
|
240
|
200
|
|
磨环
|
内径(mm)
|
1900
|
1600
|
1280
|
900
|
高度(mm)
|
280
|
270
|
240
|
200
|
|
主机
电机
|
型号
|
Y135M1-4
|
Y135M1-4
|
Y280S-4
|
Y255M-4
|
功率(Kw)
|
200
|
132
|
90
|
45
|
|
转速(r/min)
|
1480
|
1480
|
1480
|
1480
|
|
处理能力(t/h)
|
18-36
|
9-22
|
6-15
|
3-8
|
|
外形尺寸(mm)
|
16000×9400×9300
|
12550×5700×8355
|
7910×7000×9645
|
9910×5365×8310
|
|
总重量(t)
|
50
|
38
|
26.1
|
16
|
注:黎明重工保留更改产品设计与规格的权利,届时恕不另行通知。
